Введение
Параметры электровакуумных ламп (ЭВЛ) — это количественные характеристики, которые описывают их свойства и поведение в электрической цепи. Их можно разделить на несколько групп.
1. Статические параметры (для постоянного тока)
Эти параметры определяются по семейству анодных характеристик \(I_a = f(U_a)\) при постоянном напряжении на сетке.
Крутизна характеристики (S)
Определение: Показывает, насколько сильно изменяется анодный ток \(I_a\) при изменении напряжения на управляющей сетке \(U_g\) на 1 В, при постоянном анодном напряжении.
Единица измерения: миллиампер на вольт (мА/В) или А/В.
Аналогия: Чувствительность лампы. Чем выше крутизна, тем меньшее напряжение на сетке нужно для управления большим анодным током.
Внутреннее (дифференциальное) сопротивление (\(R_i\))
Определение: Сопротивление лампы переменному току между анодом и катодом при постоянном напряжении на сетке.
Единица измерения: килоом (кОм) или Ом.
Физический смысл: Показывает, насколько хорошо лампа стабилизирует ток. Высокое \(R_i\) означает, что анодный ток слабо зависит от изменения анодного напряжения (как у источника тока).
Коэффициент усиления (\(\mu\), "Мю")
Определение: Показывает, во сколько раз влияние напряжения на сетку на анодный ток сильнее, чем влияние анодного напряжения. Это безразмерный параметр.
Знак "минус": означает, что для компенсации роста \(U_g\) (увеличение тока) нужно уменьшать \(U_a\) (уменьшение тока).
Связь параметров: Эти три параметра связаны фундаментальным уравнением лампы:
2. Динамические параметры (для переменного тока)
Межэлектродные емкости
Важнейший параметр для работы на высоких частотах.
- \(C_{вх}\) — Входная емкость: между управляющей сеткой и катодом (включая емкость катод-подогреватель).
- \(C_{вых}\) — Выходная емкость: между анодом и катодом.
- \(C_{прох}\) — Проходная емкость: между анодом и управляющей сеткой.
Влияние: \(C_{прох}\) особенно опасна, так как вызывает паразитную обратную связь, что может привести к самовозбуждению усилителя.
3. Предельные эксплуатационные параметры
Эти параметры определяют границы безопасной работы лампы.
Максимальное анодное напряжение (\(U_{a_{max}}\))
Напряжение, при котором происходит пробой межэлектродного пространства или изоляции.
Максимальная рассеиваемая мощность на аноде (\(P_{a_{max}}\))
Самый важный ограничивающий параметр. Определяет, сколько мощности анод может рассеять в виде тепла, не перегреваясь и не разрушаясь.
Максимальный ток катода (\(I_{k_{max}}\))
Определяет максимальный ток, который может обеспечить катод без разрушения эмитирующего слоя (для оксидных катодов) или чрезмерного испарения (для вольфрамовых).
Максимальное напряжение на сетке (\(U_{g_{max}}\))
Обычно для управляющей сетки это отрицательное напряжение, при котором начинается пробой изоляции или протекание слишком большого тока на сетку.
Максимальная рассеиваемая мощность на сетке (\(P_{g_{max}}\))
Важно для экранирующей сетки в тетродах/пентодах, которая перехватывает значительное количество электронов и может перегреться.
4. Параметры для специфических ламп
Для пентодов и тетродов:
Коэффициент экранирования: Отношение эффективности воздействия анода и экранирующей сетки на катодный ток. Чем выше, тем лучше экранирующие свойства второй сетки.
Для лучевых тетродов:
Угол раствора луча: Характеризует эффективность фокусировки электронного потока.
Сводная таблица основных параметров
| Параметр | Обозначение | Формула/Определение | Единица измерения | Важность |
|---|---|---|---|---|
| Крутизна | \(S\) | \(\frac{\Delta I_a}{\Delta U_g}\) | мА/В | Чувствительность, коэффициент усиления по току |
| Внутр. сопротивление | \(R_i\) | \(\frac{\Delta U_a}{\Delta I_a}\) | кОм | Стабилизация тока, выходное сопротивление |
| Коэф. усиления | \(\mu\) | \(\mu = S \cdot R_i\) | - | Усилительные способности лампы |
| Проходная емкость | \(C_{ag}\) | Между анодом и сеткой | пФ | Стабильность на ВЧ, склонность к самовозбуждению |
| Макс. мощность анода | \(P_{a_{max}}\) | \(I_a \cdot U_a\) | Вт | Главный ограничитель мощности и срока службы |
| Напряжение накала | \(U_f\) | Номинальное напряжение накала | В | Условие нормальной работы катода |
На практике при выборе лампы для усилителя, например, сначала смотрят на предельные параметры (\(P_{a_{max}}\)), чтобы понять, какую мощность можно получить, а затем на статические (\(S, R_i, \mu\)), чтобы рассчитать режим по постоянному току и коэффициент усиления каскада. Динамические параметры (\(C_{прох}\)) критичны для работы на высоких частотах.
Характеристики электровакуумных ламп
В отличие от параметров (коэффициентов, которые являются числами), характеристики — это кривые, показывающие поведение лампы в динамике.
Основные типы характеристик

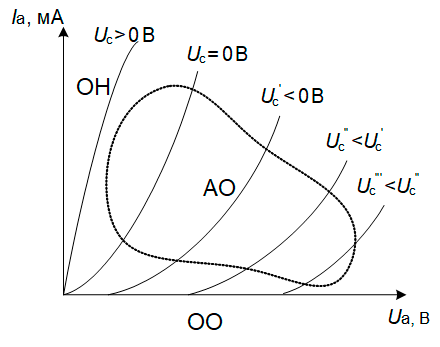

1. Анодные характеристики
Это самое важное и распространённое семейство характеристик.
Зависимость анодного тока \(I_a\) от анодного напряжения \(U_a\) при постоянном напряжении на управляющей сетке \(U_g\) (или нескольких фиксированных значениях \(U_g\)).
Семейство кривых, где каждая кривая соответствует своему напряжению на сетке.
Примеры использования:
- Определение статических параметров лампы (крутизны \(S\), внутреннего сопротивления \(R_i\), коэффициента усиления \(\mu\)).
- Расчёт режима лампы по постоянному току ("точка покоя") в усилительном каскаде.
- Определение рабочего диапазона напряжений и токов.

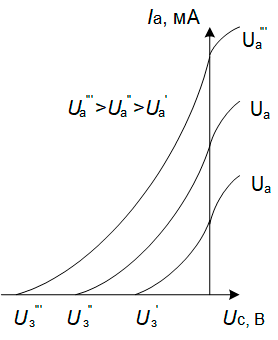

2. Сеточные характеристики
Зависимость анодного тока \(I_a\) от напряжения на управляющей сетке \(U_g\) при постоянном анодном напряжении \(U_a\).
Семейство кривых, где каждая кривая соответствует своему анодному напряжению.
Примеры использования:
- Очень наглядно показывает запирающее напряжение (напряжение на сетке, при котором анодный ток становится равным нулю).
- Полезен для расчёта усилительных каскадов с сеточным смещением, особенно в области больших отрицательных напряжений на сетке.
3. Характеристики ламп с несколькими сетками (тетроды, пентоды)
У таких ламп появляются дополнительные характеристики, учитывающие влияние экранирующей сетки.
- Анодные характеристики при постоянном \(U_{g2}\): Аналогичны анодным характеристикам триода, но сняты при фиксированном напряжении на экранирующей сетке.
- Характеристики по экранирующей сетке: Показывают зависимость тока экранирующей сетки \(I_{g2}\) от анодного напряжения \(U_a\) или от напряжения на самой сетке \(U_{g2}\). Важны для оценки потерь мощности на второй сетке.
Особенность: На анодных характеристиках тетрода виден динатронный эффект — "провал" тока в области средних анодных напряжений, где вторичные электроны с анода уходят на экранирующую сетку. У пентодов и лучевых тетродов этот провал сглажен или отсутствует.
Ключевые точки на характеристиках
- Напряжение отсечки (\(U_{g0}\)): Напряжение на управляющей сетке, при котором анодный ток прекращается (лампа "запирается").
- Рабочая точка (точка покоя): Точка на характеристике, определяющая режим лампы по постоянному току при отсутствии входного сигнала. Задаётся напряжениями смещения \(U_{a0}\) и \(U_{g0}\), а также током \(I_{a0}\).
- Область насыщения: Участок характеристики, где анодный ток почти не зависит от анодного напряжения и определяется в основном напряжением на сетке и эмиссионной способностью катода.
Как используют характеристики на практике?
1. Расчёт усилительного каскада:

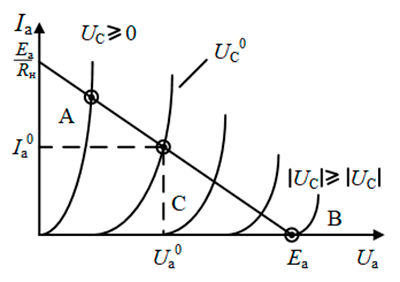

- На анодные характеристики накладывают линию нагрузки — прямую, которая строится исходя из сопротивления анодной нагрузки \(R_a\) и напряжения анодного питания \(E_a\).
- Точка пересечения линии нагрузки с характеристикой, соответствующей напряжению смещения, и есть рабочая точка.
- Анализируя, как ток и напряжение "двигаются" вдоль линии нагрузки при подаче переменного сигнала на сетку, определяют амплитуду выходного сигнала, коэффициент усиления и нелинейные искажения.
2. Определение параметров:
- Крутизна (S): Определяется по углу наклона сеточной характеристики. Чем круче характеристика, тем выше крутизна.
- Внутреннее сопротивление (\(R_i\)): Определяется по углу наклона анодной характеристики. Чем более пологая характеристика, тем выше \(R_i\).
- Коэффициент усиления (\(\mu\)): Определяется по расстоянию между анодными характеристиками для разных \(U_g\).
Итог
Характеристики электровакуумных ламп — это их "паспорт" и основной инструмент инженера. Умение "читать" их и накладывать на них линию нагрузки позволяет спроектировать усилительный каскад, предсказать его работу, коэффициент усиления и искажения без необходимости пайки и настройки "в железе". Это классический метод расчёта ламповой схемотехники.
